TFA系列吸油过滤器

产品详情：

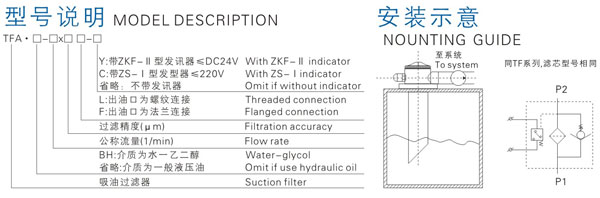

【TFA系列吸油过滤器简介】

本过滤器仅可安装在油箱的上部，吸油筒体浸入油箱内液面以下，其它性能均与TF系列相似，但无自封阀。

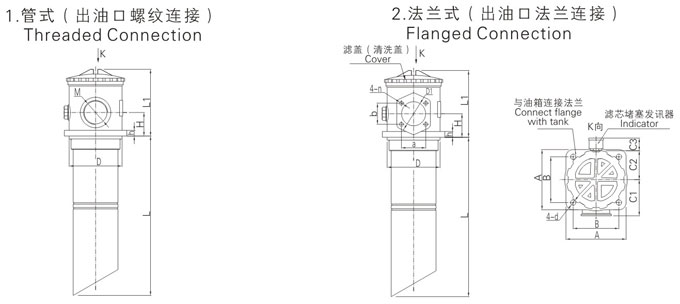

【连接尺寸】

【TF-25~160螺纹式连接尺寸】

型号	尺寸(mm)
	L1	L2	L3	H	M	D	A	B	C1	C2	C3	h	d
TF-25x*L-c Y	93	78	36	25	M22x1.5	Φ62	80	60	45	42	42	9.5	Φ9
TF-40x*L-c Y	110				M27x2
TF-63x*L-c Y	138	98	40	33	M33x2	Φ75	90	70.7	54	47		10
TF-100x*L-c Y	188				M42x2
TF-160x*L-c Y	200	119	53	42	M48x2	Φ91	105	81.3	62	53.5		12	Φ11

注：本产品所需的出油口法兰，安装连接螺栓及密封垫圈等配件均和本产品配套提供，用户只需准备好Q的管子焊上即可。发讯器连接口为M18x1.5不需带发讯器者可提供丝堵.
【TF-250~1300法兰式连接尺寸】

型号	尺寸(mm)
	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	C2	C3	h	d	Q
TF-250x*F-c Y	270	119	53	42	Φ50	Φ91	70	40	M10	105	81.3	72.5	53.5	42	12	Φ11	Φ60
TF-400x*F-c Y	275	141	60	50	Φ65	Φ110	90	50		125	95.5	82.5	61		15		Φ73
TF-630x*F-c Y	325	184	55	65	Φ90	Φ140	120	70		160	130	100	81		15.5		Φ102
TF-800x*F-c Y	385
TF-1000x*F-c Y	485
TF-1300x*F-c Y	680

注：本产品所需的出油口法兰，安装连接螺栓及密封垫圈等配件均和本产品配套提供，用户只需准备好ΦQ的管子焊上即可。发讯器连接口为M18x1.5不需带发讯器者可提供丝堵.
