ZU-A-B-P回油过滤器

产品详情：

【ZU-A-B-P回油过滤器简介】

该过滤器用以滤除油液中诸元件磨损的金属粉末以及密封件磨损的橡胶杂质等，使流回油箱中的油液保持清洁，有利于系统中油液的循环使用。该过滤器分为化纤式、纸质式、网式和线隙式四种，化纤式比纸质过滤效果要好，精度高。该过滤器设有压差发讯装置，当滤芯污染堵塞到进出油口压差为0.35MPa时，即发出开关信号，此时应清洗或更换滤芯。

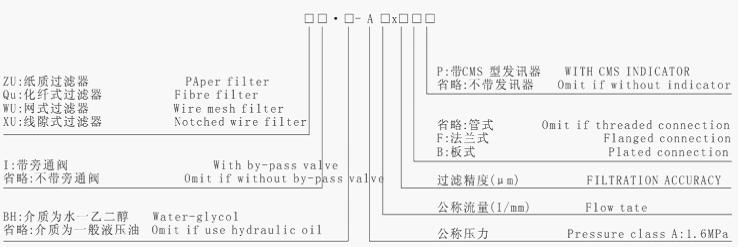

【型号说明】

【技术参数】

1.ZU-A，QU-A，WU-A系列回油过滤器

型号	通径 (mm)	公称流量 (L/min)	过滤精度(μm)	公称压力 (Mpa)	压力损失 (MPa)		通阀开启压力(MPa)	发讯装置功率 (V/W)	重量 (kg)	连接方式	滤芯型号
					Initial	Max
□U-A10×*P	10	10	1 3 5 10 20 30	1.6	0.05	0.35	0.4	24V/48W 220V/50W	2.6	管式	TZX2-10×*#
□U-A25×*P	15	25							3.2		TZX2-25×*#
□U-A40×*P	20	40							3.6		TZX2-40×*#
□U-A63×*P	25	63			0.07				4.8		TZX2-63×*#
□U-A100×*P	32	100							5.8		TZX2-100×*#
□U-A160×*P	40	160			0.12				6.7		TZX2-160×*#
□U-A250×*FP	50	250							9.5	法兰	TZX2-250×*#
□U-A400×*FP	65	400			0.15				14.4		TZX2-400×*#
□U-A630×*FP	80	630							22.3		TZX2-630×*#
□U-A800×*FP	90	800			0.17				​		TZX2-800×*#
□U-A1000×*FP	100	1000							​		TZX2-1000×*#
□U-A25×*BP	20	25			0.05				3.2	板式	TZX2-25×*#
□U-A40×*BP		40							3.5		TZX2-40×*#
□U-A63×*BP	32	63			0.07				3.9		TZX2-63×*#
□U-A100×*BP		100							6.2		TZX2-100×*#
□U-A160×*BP	38	160			0.12				7.0		TZX2-160×*#
□U-A250×*BP	50	250							10.0		TZX2-250×*#
□U-A400×*BP	65	400			0.15				15.4		TZX2-400×*#

注：*为过滤精度，#为过滤材料，若使用介质为水一乙二醇，滤材为纸质，带发讯器，则过滤器型号号为：ZU·BH-A63×*P，滤芯型号为：TZX2·BH-63×*。滤材为化纤，过滤精度为10~15μm，带发讯器，则过滤器型号为：Q2U-A63×*P，滤芯型号为：TZX2-63x*Q。滤材为化纤，过滤精度为1~5μm，带发讯器，则过滤器型号为：Q3U-A63×*P，滤芯型号为：TZX2-63*Q。滤材为金属网，带发讯器，则过滤器型号：WU-A63×*P，滤芯型号为：TZX2-63x*W。

2.XU-A系列回油过滤器

型号	通径 (mm)	公称流量 (L/min)	过滤精度(μm)	公称压力 (Mpa)	压力损失 (MPa)		旁通阀开启压力(MPa)	发讯装置功率 (V/W)	重量 (kg)	连接方式	滤头型号
					Initial	Max
XU-A10×*P	10	10	30 50	1.6	0.05	0.35	0.4	24V/48W 220V/50W	2.8	管式	TXX-10×*
XU-A25×*P	15	25							3.4		TXX-25×*
XU-A40×*P	20	40							3.9		TXX-40×*
XU-A63×*P	25	63			0.07				4.9		TXX-63×*
XU-A100×*P	32	100							6.3		TXX-100×*
XU-A160×*P	40	160			0.12				7.0		TXX-160×*
XU-A250×*FP	50	250							10.2	法兰	TXX-250×*
XU-A400×*FP	65	400			0.15				15.2		TXX-400×*
XU-A630×*FP	80	630							25.6		TXX-630×*
XU-A25×*BP	20	25			0.05				3.4	板式	TXX-25×*
XU-A40×*BP		40							4.3		TXX-40×*
XU-A63×*BP	32	63			0.07				5.8		TXX-63×*
XU-A100×*BP		100							7.1		TXX-100×*
XU-A160×*BP	38	160			0.12				7.3		TXX-160×*
XU-A250×*BP	50	250							10.7		TXX-250×*
XU-A400×*BP	65	400			0.15				16.2		TXX-400×*

注：*为过滤精度，若使用介质为水一乙二醇，带发讯器，过滤器型号为：XU·BH-A63×*P，滤芯型号为TXX·BH-63×*。

【安装外型尺寸】

1.管式

型号	尺寸(mm)
	H	h	L	B	D	I	M	m
Z Q W XU-A10×*P	199	152	104	102	Φ70	30	M18×1.5	M6
Z Q W XU-A25×*P	239	182	120	110	Φ89		M22×1.5
Z Q W XU-A40×*P	299	242					M27×2
Z Q W XU-A63×*P	322	254	146	131	Φ109	55	M33×2	M8

2.法兰式

型号	尺寸(mm)
	H	h	L	B	b	D	m	Φ	M
Z Q W XU-A250×*FP	561	485	182	166	15	Φ150	M10	74	M6
Z Q W XU-A400×*FP	706	625	196	176	140	Φ163	M12	94	M8
Z Q W XU-A630×*FP	746	750	224	212	160	Φ186	M12	115	M10
Z Q W XU-A800×*FP	1024	936	260	250	180	Φ212	M12	125	M12

3.板式

型号	尺寸(mm)
	H	h	L	B	b	D	I	n	E	F	C	C1	ΦD1	ΦD2	Φd3	ΦD4
Z Q W XU-A25×*BP	202	182	132	104	17	95	116	58	30	10	20	10	28	20	11	7
Z Q W XU-A40×*BP	262	242
Z Q W XU-A63×*BP	290	254	160	127	18	115	142	71	45	22.5	30	15	40	32	13.5	9
Z Q W XU-A100×*BP	390	354
Z Q W XU-A160×*BP	407	376	180	164		134	162	81	50	25	42	21	45	38	15	9
Z Q W XU-A250×*BP	522	486	210	202		150	18	94	66	33	48	24	60	50	18	11
Z Q W XU-A400×*BP	669	625	254	214	25	163	228	114	90	45	60	30	75	65	18	11

4.连接法兰请用户参照下列尺寸加工

型号

尺寸(mm)

法兰用“Q”型圈

法兰用螺钉

A

B

C

D

D1

D2

D

d

E

d1

Z Q W XU-A250×*FP

75

15

9

Φ50

Φ60 0 -0.06

Φ54 +0.2 0

Φ60

Φ74

2.4 0 -0.1

Φ6.7

Φ60×3.1

M6×25

Z Q W XU-A400×*FP

85

Φ65

Φ75 0 -0.06

Φ70 +0.2 0

Φ76

Φ94

Φ9

Φ75×3.1

M8×30

Z Q W XU-A630×*FP

115

Φ80

Φ90 0 -0.07

Φ85 +0.2 0

Φ91

Φ115

Φ11

Φ90×3.1

M10×30

Z Q W XU-A800×*FP

125

Φ90

Φ100 0 -0.1

Φ98 +0.2 0

Φ104

Φ125

Φ13

Φ100×3.1

M12×35

Z Q W XU-A1000×*FP

135

Φ100

Φ110 0 -0.1

Φ108 +0.2 0

Φ114

Φ135

Φ110×3.1
