塑料管夹

产品详情：

【塑料管夹简介】

轻型系列塑料管夹应用于６种尺寸系列的普通机械压力管子，管子外径￠６－５７mm。

双联系列管夹应用于５种尺寸系列的普通机械压力管子，管理外径￠６－４２mm。

重型系列管夹应用于８种尺寸系列的高机械压力管子。管子外径￠８－２２０mm。

【材料特性】

特性	聚丙烯(PP)	尼龙(PA 6)	铝
密度	0.906 g/cm3	1.12-1.15 g/cm3	2.65 g/cm3
弯曲强度	36N/mm2	130…200N/mm2	70N/mm2
冲击韧性	不断	不断	​
压缩强度	90N/mm2	120N/mm2	HB500-600N/mm
弹性模量	1500N/mm2	3000N/mm2	70.000N/mm2
拉伸强度	25-35N/mm2	80-90N/mm2	180N/mm2
耐温	-30…+90℃	-40…+120℃	300℃
颜色	绿	黑	​

根据要求可选用其它材料
【塑料管夹安装的推荐距离】

【订货代号】

管子外径(mm）	管子距离(m)
6-14	0.9
15-22	1.2
23-28	1.5
30-38	2
40-48.3	2.5
50-57	3
6.03-70	3.4
73-88.9	3.7
90-108	4
114.3-133	4.3
140-165.1	5
168.3-220	5.5
219.1-323.9	6.5
356-406	7.5

当弯头或弯管处用管夹固定时，应该尽可能近地在弯管的两边。

【装配说明】

       装配在焊接板上

      装配前，为更好地确定管夹的方向，建议先在宏富处做好标记，后焊上焊接板，嵌上管夹体的下半部分，放上需固定的管子。再放上另一半管夹体和盖板，用螺钉擦紧。        切忌直接焊接已装好管夹的底板。

      装在导轨上

      道轨可焊在基础上，或用螺钉固定，随后将导轨螺母推入轨内，并转90度，将下半个管夹体嵌入螺母，入上需固定的管子，再放上上半个管夹体和盖板，用螺钉固定。

      叠起装配

      导轨可焊在基础上，或用螺钉固定，先装上下半个管夹体，放上需宏富的管子，再放上上半个管夹体，用螺钉固定，通过防松盖板防止它转动。然后安装第二个管夹，方法同上。

【弯管的装配】

弯配弯管时，应直接在弯管的前部和后部用崛牌管夹固定。

建议这样的支承点应为固定位置。

轻型系列(按照DIN 3015 第1部分)
尺寸系列	固定用螺栓GB5782-86	聚丙烯		尼龙6
		螺栓坚固 力矩(Nm)	管子夹持 力F(KN)	螺栓坚固 力矩(Nm)	管子夹持 力F(KN)
0	M6	8	0.6	10	0.6
1		8	1.1	10	0.7
2		8	1.3	10	0.8
3		8	1.4	10	1.6
4		8	1.5	10	1.7
5		8	1.9	10	2.0
6		8	2.0	10	2.5

重型系列(按照DIN 3015 第2部分）
尺寸系列	固定用螺栓GB5782-86	聚丙烯		尼龙6		铝
		螺栓坚固 力矩(Nm)	管子夹持 力F(KN)	螺栓坚固 力矩(Nm)	管子夹持 力F(KN)	管子夹持 力F(KN)	螺栓坚固 力矩(Nm)
1	M10	12	1.6	20	4.2	30	12.1
2		12	2.9	20	4.5	30	15.1
3		15	3.3	25	5.1	35	15.5
4	M12	30	8.2	40	9.3	55	29.4
5	M16	45	11.0	55	21.0	120	34.9
6	M20	80	14.0	150	25.8	220	50
7	M24	110	28.0	200	32.0	250	70.6
8	M30	180	40.0	350	48.0	500	84.5

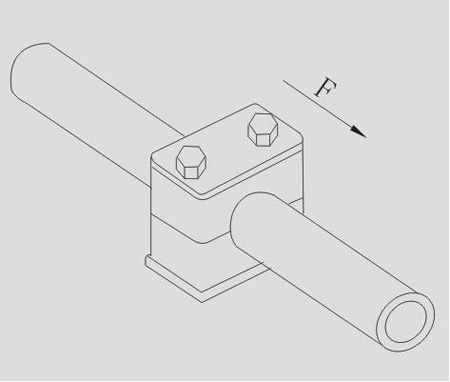

螺栓的紧固力矩和管上的轴向夹持力

管上的轴向夹持力（根据DIN 3015第10部分）是一个平均值，它是由3次试验值计算出来的。试验时用一根据按照DIN 2448的ST37号钢管，温度为23℃，管上有静摩擦。管夹在管子的轴向上受到一个列出的测试力（F）时，管夹内的管子不会滑动。

双联系列(按照DIN 3015 第3部分）
尺寸系列	固定用螺栓GB5782-86	聚丙烯		尼龙6
		螺栓坚固力矩(Nm)	管子夹持力F(KN)	螺栓坚固力矩(Nm)	管子夹持力F(KN)
1	M6	5	0.9	5	0.9
2	M8	12	2.1	12	2.2
3		12	1.9	12	2.0
4		12	2.7	12	2.9
5		8	1.7	8	2.5
